看日本人操逼大肚子的视频,亚洲永久免费在线观看视频,久久国产精品午夜福利

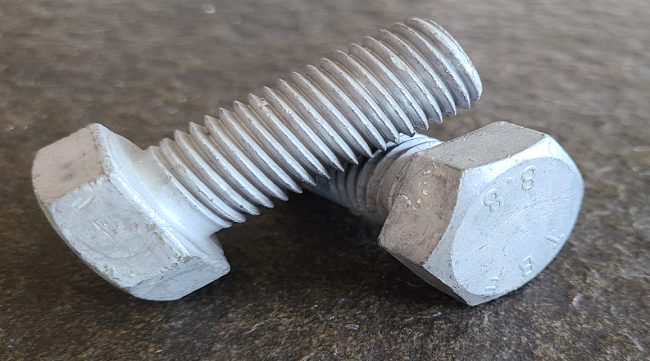

熱鍍鋅螺絲和熱鍍鋅螺母詳細(xì)介紹

熱鍍鋅螺絲的處理工藝及方法

直接進(jìn)入主題-關(guān)于熱鍍鋅處理的工藝我們一般采用哪幾種呢？ 其實(shí)也不用說(shuō)的那么復(fù)雜，我們?cè)诎俣壬喜榈降馁Y料說(shuō)得非常高大上的，什么莎倫法了，什么改進(jìn)法了，估計(jì)各位也看不明白到底說(shuō)的是什么吧？按小編來(lái)說(shuō)，一二句話就能搞 定的事情，何必故弄玄虛呢。熱鍍鋅螺絲處理方法就是直接將螺絲放在一個(gè)600攝氏度左右的鋅池中浸泡而成的這么一個(gè)過(guò)程。細(xì)節(jié)如下：首先將要熱鍍鋅 之前的標(biāo)準(zhǔn)螺絲進(jìn)行酸洗，酸洗的時(shí)間根據(jù)不同規(guī)格不同材料也是各不相同，然后再將螺絲用水清洗，目的是將殘留的酸洗液去掉，然后 進(jìn)行助力鍍鋅。這個(gè)助力鍍鋅就是第一道鍍鋅，相當(dāng)于將螺絲預(yù)熱到一定的溫度， 主要是為了鋅層能很好的附著在螺絲表面。助力鍍鋅完成后，就是標(biāo)準(zhǔn)的熱鍍鋅處理了，將螺絲放在鋅池中浸泡，時(shí)間大約五到十分鐘不等，也是根據(jù)規(guī)格大小來(lái)確定的。然后將螺絲拿出來(lái)自然冷卻。最后就是檢測(cè)包裝出貨了。

那么為什么要使用熱鍍鋅螺栓產(chǎn)品呢？它有什么優(yōu)點(diǎn)？

國(guó)內(nèi)的基礎(chǔ)工業(yè)這十多年的迅猛發(fā)展不用小編多說(shuō)，基本上所有的工業(yè)快速發(fā)展，離不開(kāi)能源的大量消耗，而熱鍍鋅螺栓就是主要用在風(fēng)電能源和電網(wǎng)架構(gòu)以及光伏支架的安裝。而這些設(shè)施又全部都在室外甚至沿海地區(qū)使用，如果使用普通鍍鋅螺栓，恐怕沒(méi)一年就會(huì)全部生銹了，如果使用不銹鋼螺栓，第一強(qiáng)度達(dá)不到要求，第二成本又太高。 我們可以想一下，當(dāng)一顆不起眼的螺絲因生銹而腐蝕后，它的強(qiáng)度會(huì)下降并會(huì)引起斷裂，那就影響太大了，整個(gè)基體受損就不是一顆螺 栓的成本能接受得了的。而熱鍍鋅螺栓經(jīng)過(guò)處理后是可以在室處使用達(dá)到三十年不生銹的。相比不銹鋼螺栓，它的成本會(huì)低，而強(qiáng)度則又比不銹鋼螺栓要高。優(yōu)勢(shì)比較明顯了。

熱鍍鋅螺栓鋅層厚度是不是越厚越好？

熱鍍鋅螺栓如果鋅層厚度比較厚，那么肯定防腐性能也相應(yīng)加強(qiáng)。但不是不是越厚越好呢？其實(shí)也不是的，我們只要保證熱鍍鋅螺栓的鍍層厚度在國(guó)標(biāo)范圍就完全能滿足 設(shè)計(jì)需求了。在國(guó)標(biāo)要求中，熱鍍鋅螺栓的鋅層厚度為40微米到70微之間。這個(gè)參數(shù)并不是隨意來(lái)制定的，最低40微米，是防腐的基本要求，如果螺栓的規(guī)格比較小，比如M8的熱鍍鋅螺栓，那么就可以鍍到40微米到50微米之 間，也不能鍍太厚了，因?yàn)槁菁y直徑越小，牙距越小，鍍的太厚，就沒(méi)辦法安裝了。所以就有了40微米到70微米這個(gè)標(biāo)準(zhǔn)。規(guī)格越大的螺栓，可以適當(dāng)把鍍鋅層加厚，最高到100微米就可以了，再加厚，附著力就有問(wèn)題了。

熱鍍鋅螺絲生產(chǎn)完成后我們?cè)趺磥?lái)檢測(cè)呢？

首先是在螺絲沒(méi)有進(jìn)行熱鍍鋅的時(shí)候按照國(guó)家標(biāo)準(zhǔn)進(jìn)行一一檢測(cè)，這其中有產(chǎn)品的公差、硬度、尺寸等。當(dāng)一切合格后才會(huì)進(jìn)行下一步的表面處理。熱鍍鋅螺絲的檢測(cè)首先是外面的要求。鋅層不能起泡，不能掉皮。鋅層的表面要均勻，不能有厚有薄。顏色亮度統(tǒng)一，不能有明有暗。接著就要檢測(cè)鋅層的厚度了。其實(shí)這個(gè)是最簡(jiǎn)單的，無(wú)錫泛奧緊固件有限公司專業(yè)儀器測(cè)量，當(dāng)把檢測(cè)儀放在螺絲的表面，它的厚度就會(huì)顯示出來(lái)。早些年的一些比較落后的方法現(xiàn)在基本上不用了，比如卡尺測(cè)量、顯微鏡等。接著還要檢測(cè)鋅層附著力的強(qiáng)度。其實(shí)這是一種破壞性的檢測(cè)，要在螺絲上的打磨、彎曲等方法來(lái)判斷它的強(qiáng)度。

那我們?nèi)绾慰刂茻徨冧\在生產(chǎn)中的質(zhì)量穩(wěn)定呢？

一個(gè)公司產(chǎn)品 質(zhì)量的好壞，除了技術(shù)方面的原因，其實(shí)跟公司文化是有最直接的關(guān)系的。為什么這么說(shuō)？因?yàn)闊徨冧\螺絲雖然優(yōu)點(diǎn)很多，但說(shuō)到底，它的工藝其實(shí)并復(fù)雜，只要是從事這個(gè)行業(yè)的人員，都能很熟練的掌握這類技巧。因?yàn)椋夹g(shù)上出現(xiàn)質(zhì)量問(wèn)題的原因，其實(shí)都是公司管理上的原因。這個(gè)觀點(diǎn)在目前的市場(chǎng)上，我們無(wú)錫泛奧緊固件有限公司是一第一個(gè)提出來(lái)的！其實(shí)，這也是我們經(jīng)常所講的誠(chéng)信、充分認(rèn)識(shí)自已、面對(duì)問(wèn)題、面對(duì)客戶的重要性！

從事熱鍍鋅緊螺絲的人員經(jīng)常會(huì)說(shuō)這行難做，也得不到領(lǐng)導(dǎo)重視，各種生產(chǎn)不配合，工資低等等。這是很多員工產(chǎn)生消極生產(chǎn)的一個(gè)原因。再有 就是公司需要高產(chǎn)量，卻忽視了高質(zhì)量。其實(shí)，這二者不應(yīng)該有沖突！其實(shí)就一句話：生產(chǎn)為中心、技術(shù)為關(guān)鍵、質(zhì)量為保障，來(lái)進(jìn)行生產(chǎn)組織；生產(chǎn)應(yīng)有質(zhì)量意識(shí)，不遵守就會(huì)受懲罰，產(chǎn)品報(bào)廢。質(zhì)量要有生產(chǎn)意識(shí)，協(xié)助生產(chǎn)減少報(bào)廢，提高產(chǎn)量。雙方的共同目標(biāo) 其實(shí)是一樣的，就是將一顆質(zhì)量沒(méi)有問(wèn)題的熱鍍鋅螺栓產(chǎn)品及時(shí)交給客戶。如果雙方有這樣的想法， 質(zhì)量 和生產(chǎn)才能雙贏！具體生產(chǎn) 和品管的核心問(wèn)題在新聞中心有詳細(xì)的說(shuō)明，有興趣可以找出來(lái)看看。這里就不放文章的鏈接跳轉(zhuǎn)，因?yàn)樵谛侣勚行�，還有很多是值得用戶去看一看的，希望用戶在瀏覽的過(guò)程中能找到更多有用的行業(yè)知識(shí)！

我們來(lái)談一下溫度對(duì)熱鍍鋅質(zhì)量的影響

熱鍍鋅螺絲的質(zhì)量是所有用戶都比較擔(dān)心的問(wèn)題，但熱鍍鋅螺絲和不銹鋼螺絲又不一樣，它不能和不銹鋼螺絲一樣，出據(jù)一份原材料的報(bào)告就可以交差了。原則上只要材料本身沒(méi)有問(wèn)題，不銹鋼螺絲的防銹性能也不會(huì)有問(wèn)題了。但熱鍍鋅螺絲不行啊，同樣拿一個(gè)標(biāo)準(zhǔn)的螺絲去熱鍍鋅，同樣的工藝流程，但出來(lái)的產(chǎn)品就是有好有壞，而且這種好壞你還沒(méi)法一眼看出來(lái)。造成這個(gè)有好有壞的原因就是鋅液的溫度變化控制了。我們都知道，螺絲的熱浸鋅處理是把螺絲酸洗后放在一個(gè)600度左右的鋅液中浸泡后成型。那么問(wèn)題來(lái)了，我們要如何控制這個(gè)600度的溫度穩(wěn)定呢？如果溫度低于600的控制公差（溫度上下的公差不應(yīng)該超過(guò)正負(fù)50度），那很明顯，螺絲表面的鋅液的粘著力就會(huì)下降，容易引起厚薄不勻，脫皮等現(xiàn)象。那您要問(wèn)了，那是不是溫度越高越好了呢？當(dāng)然不是了，如果鋅液的溫度過(guò)高，超出了公差的控制范圍，螺絲本身的氫脆現(xiàn)象就沒(méi)法控制了。過(guò)高溫度的鋅液池?zé)峤\出來(lái)的螺絲，在使用過(guò)程中容易出現(xiàn)斷裂等嚴(yán)重的質(zhì)量問(wèn)題。防腐性能的好壞，也跟高溫有必然的關(guān)系。螺絲熱鍍鋅的過(guò)程也算是一種化學(xué)的反應(yīng)過(guò)程，原來(lái)有設(shè)計(jì)鋅液的溫差如果超出了理論溫度過(guò)多的情況下，鋅層的防腐能力也會(huì)相應(yīng)下降。這點(diǎn)也是要值得我們注意的。

是不是所有規(guī)格的螺絲都適合來(lái)熱鍍鋅呢？

熱鍍鋅的工藝確實(shí)要比普通的電鍍鋅更簡(jiǎn)單，但是不是和電鍍鋅一樣，任何規(guī)格的螺絲都可以用來(lái)熱鍍鋅處理呢？答案肯定是否定的！就目前來(lái)說(shuō)，市場(chǎng)上使用率最高的熱鍍鋅螺絲其實(shí)就是8.8級(jí)的熱鍍鋅螺絲，而且還大多數(shù)是8.8級(jí)的外六角螺絲。這是為什么呢？我們都知道8.8級(jí)的材料是35鋼，經(jīng)過(guò)加工后熱處理，它的表面硬度約在25度左右。常用的電力設(shè)施對(duì)于這個(gè)級(jí)別來(lái)說(shuō)，是完全可以滿足在使用強(qiáng)度上的要求。而且這個(gè)8.8級(jí)的熱處理的溫度和熱鍍鋅鋅液的溫度的高低沖突不大，不會(huì)形成二次淬火 導(dǎo)致螺絲強(qiáng)度下降。所以常用的.8級(jí)外六角螺絲是可以用來(lái)熱鍍鋅的。有人要問(wèn)了，那8.8級(jí)的內(nèi)六角螺絲呢？為什么市面上基本上沒(méi)有哪家公司是有貨的呢？其實(shí)，這個(gè)完全是因?yàn)閮?nèi)六角螺絲的外觀引起的。

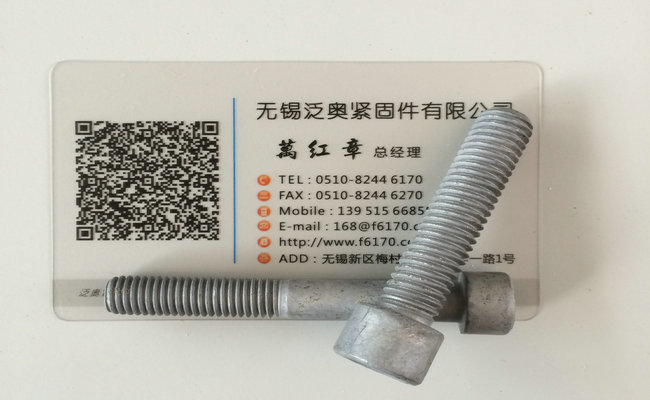

下面我們來(lái)說(shuō)說(shuō)內(nèi)六角螺絲用來(lái)熱鍍鋅的一些問(wèn)題解析。首先是內(nèi)六角這個(gè)部位，我們知道，熱鍍鋅之所以具有良好的防腐性能，除了工藝的控制，最大的一個(gè)原因是鋅液在螺絲表面形成的厚度。這個(gè)比較好理解，保護(hù)層越厚，當(dāng)然防腐性能越高了。但恰恰是因?yàn)檫@個(gè)厚度的原因 導(dǎo)致內(nèi)六角的內(nèi)六邊的尺寸變小，在安裝的時(shí)候就會(huì)容易出現(xiàn)板手工具放不進(jìn)去內(nèi)六角內(nèi)的情況發(fā)生。

那么哪些規(guī)格是完全不可以熱鍍鋅？哪些規(guī)格又是可以的呢？無(wú)錫泛奧公司多年的熱鍍鋅螺 栓生產(chǎn)經(jīng)驗(yàn)，得出了一個(gè)具體的規(guī)格明細(xì)表格。下面我們來(lái)把這些規(guī)格列出來(lái)，客戶在選擇用內(nèi)六角螺絲熱鍍鋅的時(shí)候可以參考。 首先說(shuō)小規(guī)格的，我們建議，12毫米直徑下的規(guī)格，實(shí)在是不適合熱鍍鋅處理。現(xiàn)在的內(nèi)六角螺絲工藝還算是比較成熟的，內(nèi)六角對(duì)邊的公差控制越來(lái)越精確。同樣，與之配套的內(nèi)六角板手的精度也是越來(lái)越高，尺寸越小的內(nèi)六角螺絲，其 對(duì)應(yīng)的公差范圍也是越來(lái)越小�？梢韵嘞褚幌�，一個(gè)M8的內(nèi)六角螺絲，它的內(nèi)六角頭部公差負(fù)0.02，而一個(gè)熱鍍鋅的表層厚度稍不注意，就會(huì)把這個(gè)負(fù)公差變成正公差了，那板手還怎么能放下去呢？所以，M12以下的規(guī)格，我們建議用達(dá)克羅處理代替（關(guān)于達(dá)克羅，我們會(huì)另外文章來(lái)說(shuō)明）。下面來(lái)列出要用達(dá)克羅處理代替熱鍍鋅處理的具體規(guī)格明細(xì)：

直徑M3,長(zhǎng)度分別為6、8、10、12、16、18、20、25、30、35、40、45、50、55、60等 。

直徑M4，長(zhǎng)度分別為8、10、12、14、16、18、20、25、30、35、40、45、50、55、60、65、70、75、80等.

直徑M5，長(zhǎng)度為10、12、16、18、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90等.

直徑M6，長(zhǎng)度分別為12、16、18、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120等。

直徑M8,長(zhǎng)度分別為16、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200等。

直徑M10，長(zhǎng)度分別為16、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200等。

可以接用來(lái)熱鍍鋅處理的內(nèi)六角螺絲規(guī)格有哪些？下面我們也把可能用來(lái)熱鍍鋅的內(nèi)六角螺絲規(guī)格明細(xì)列出如下：

直徑M12，度長(zhǎng)分別為20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、200等。

直徑M16，長(zhǎng)度分別為25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200等。

直徑M18，長(zhǎng)度分別為30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240等。

直徑M20，長(zhǎng)度分別為30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250等。

直徑M24，長(zhǎng)度分別為50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、270、280、290、300等。

直徑M30，長(zhǎng)度分別為50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、270、280、290、300、320、350等。

直徑M36，長(zhǎng)度分別為60、70、80、90、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、270、280、290、300、320、350、380、400、420、450、480、500等。

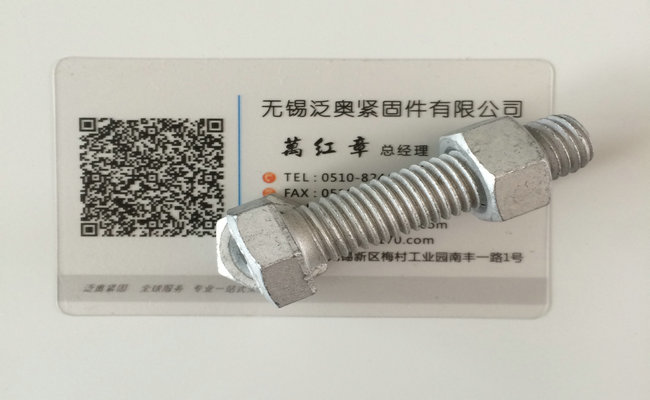

熱鍍鋅螺 栓怎么安裝呢？如何更好的和熱鍍鋅螺母配合呢？

如果檢測(cè)一個(gè)標(biāo)準(zhǔn)內(nèi)螺紋是不是合格，要用環(huán)規(guī)檢測(cè)，通規(guī)通通，止規(guī)能止，表示螺紋符合國(guó)家標(biāo)準(zhǔn)。檢測(cè)外螺紋呢，則是用塞規(guī)檢測(cè)，同樣也是需要通規(guī)能通，止規(guī)能止�？赡苡杏脩舨辉趺疵靼资裁词峭ㄒ�(guī)能通止規(guī)能止。我們先來(lái)說(shuō)一說(shuō)內(nèi)螺紋的檢測(cè)。所謂通規(guī)能通，是指一個(gè)帶螺紋的塞規(guī)，它其實(shí)就相當(dāng)于一顆外螺紋螺絲，只不過(guò)精度相當(dāng)高，如果它是通規(guī)，那么用它旋入要檢測(cè)的螺母，如果這個(gè)螺紋塞規(guī)能順利通過(guò)去，說(shuō)明下公差是合格的，那么接下就要用止規(guī)。止規(guī)也相當(dāng)于一個(gè)高精度的內(nèi)螺紋，用它旋入剛才通規(guī)通過(guò)的同一個(gè)螺母，旋轉(zhuǎn)約二圈到三圈就止住了，旋轉(zhuǎn)不進(jìn)了，就說(shuō)明上公差也是合格的。這二個(gè)要求要同時(shí)達(dá)到才是一個(gè)合格的內(nèi)螺紋�，F(xiàn)在再說(shuō)如何檢測(cè)外螺紋。檢測(cè)外螺紋需要用到環(huán)規(guī)，它相當(dāng)于一個(gè)螺母，也就是一個(gè)高精度的內(nèi)螺紋，用通環(huán)規(guī)旋入要檢測(cè)的外螺紋，如果能順利通過(guò)，則表示這個(gè)外螺紋下公差是合格的。接下來(lái)就用止壞規(guī)旋入這個(gè)要檢測(cè)的外螺紋，如果旋轉(zhuǎn)二圈到三圈左右就旋不動(dòng)，則說(shuō)明這個(gè)外螺紋的上公差也是標(biāo)準(zhǔn)的。只有這二個(gè)條件同時(shí)達(dá)到，才能說(shuō)明這個(gè)外螺紋是合格的。

那么用于熱鍍鋅的螺 栓怎么來(lái)判斷好壞并安裝使用呢？上面說(shuō)過(guò)，熱鍍鋅的鋅層厚度達(dá)到60μm上下，要求如此高的螺紋，如果不加處理，加厚到這個(gè)位置后，螺絲和螺母之間就無(wú)法正常的配合了。解決這個(gè) 問(wèn)題有二種辦法:一種是在生常過(guò)程中將熱鍍鋅螺swg 的外螺紋桿徑做小，當(dāng)鍍好鋅后，它的厚度就正好是標(biāo)準(zhǔn)的厚度。但這個(gè)螺swg 把桿徑變小后，它的扭力參數(shù)也會(huì)發(fā)生變化，所以要求高的環(huán)境使用中，這個(gè)是不達(dá)標(biāo)的。第二種辦法是將與之配合的螺母的內(nèi)螺紋擴(kuò)大，然后鍍好鋅后也能正常的和螺絲配合。目前通常是用第二種方法。

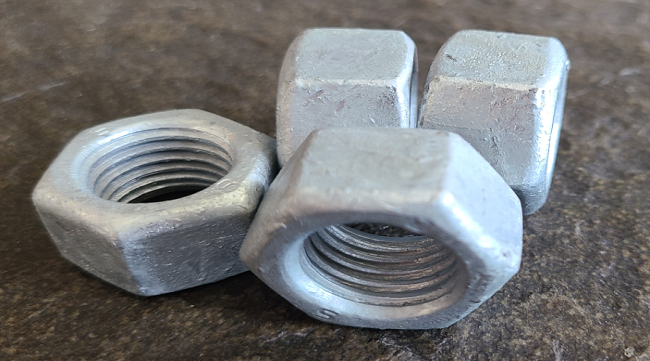

那如何將螺母擴(kuò)大后與熱鍍鋅螺絲配合呢？是不是所有規(guī)格的螺母擴(kuò)大的參數(shù)都是一樣的呢？

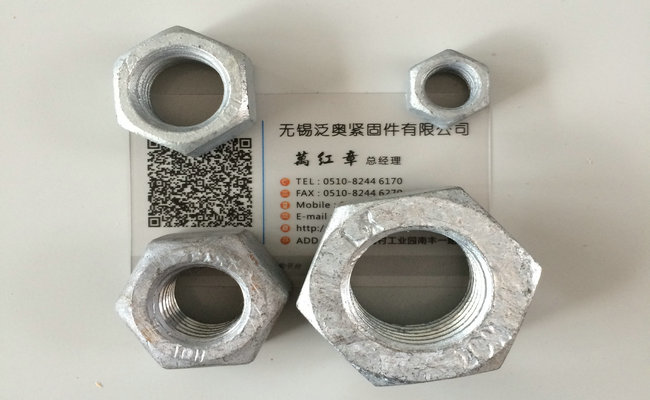

如果我們選擇采用第二種方式來(lái)加工熱鍍鋅螺絲，為了能保證外螺紋能和內(nèi)螺紋配合沒(méi)有問(wèn)題，在外螺紋不能改動(dòng)的情況下，就只能從內(nèi)螺紋來(lái)更改設(shè)計(jì)理念了。理論上很簡(jiǎn)單，只要將與之配合的內(nèi)螺紋擴(kuò)大就可以和表面鍍鋅而變厚的外螺紋配合使用了。那怎么來(lái)加大螺母的螺紋呢？也有二種方法。第一種是在熱鍍鋅處理前，就采用加大絲攻將螺紋的內(nèi)徑攻的比標(biāo)準(zhǔn)螺紋要大，然后再熱鍍鋅處理，這樣一來(lái)，因鍍鋅而產(chǎn)生的厚度正好填補(bǔ)熱鍍鋅之前加大的那一部分，那么配合就不會(huì)出現(xiàn)擰不進(jìn)去的現(xiàn)象了。第二種是在生產(chǎn)時(shí)也是標(biāo)準(zhǔn)化的流程，和加工一個(gè)標(biāo)準(zhǔn)的螺母一樣，采用標(biāo)準(zhǔn)的絲攻攻牙，然后去熱鍍鋅處理，處理完成后，再重新用加大絲攻再次攻一次。目前來(lái)說(shuō)，第一種先擴(kuò)孔，后鍍鋅是主流，庫(kù)存現(xiàn)貨市場(chǎng)使用等，都是選擇第一種。那為什么還會(huì)有第二種選擇呢？雖然鍍好鋅后再次攻牙的市場(chǎng)占有率比較少，但也有客戶要求使用這種，這是因?yàn)�，第一種形態(tài)的產(chǎn)品，無(wú)論你怎么控制，總會(huì)有一些鋅液毛刺會(huì)出現(xiàn)的螺紋內(nèi)，如果毛刺較多，就會(huì)擰不進(jìn)去了。如果是先鍍鋅后攻牙，基本上就不會(huì)出現(xiàn)這樣的情況，客戶在安裝中的進(jìn)度要明顯快出很多。

按市場(chǎng)需求大小來(lái)看，先擴(kuò)孔后鍍鋅后直接使用的產(chǎn)品是用量比較大的，那么就有個(gè)問(wèn)題需要面對(duì)了，是不是每個(gè)規(guī)格的螺母的擴(kuò)孔參數(shù)都一樣呢？答案是否定的，每一個(gè)螺母的尺寸牙距不一樣，擴(kuò)孔的參數(shù)也是不一樣的，現(xiàn)在這張表格就清楚的把各個(gè)規(guī)格的參數(shù)注明了，這可是泛奧的心血啊。。。。。

熱鍍鋅螺母擴(kuò)孔參數(shù)表
規(guī)格大�。ㄖ睆匠搜谰啵�	M6*1.0	M8*1.25	M10*1.5	M12*175	M14*2.0	M16*2.0	M18*2.5	M20*2.5	M22*2.5	M24*3.0	M27*3.0
擴(kuò)孔參數(shù)（單位"絲“）	20~30	20~30	20~30	25~35	25~35	30~40	30~40	40~50	40~50	45~55	45~55
熱鍍鋅厚度（單位μm）	30~40	30~40	40~60	50~70	50~70	50~70	50~70	60~80	60~80	60~80	60~80
規(guī)格大小（直徑乘牙距）	M30*3.5	M33*3.5	M36*4.0	M39*4.0	M42*4.5	M45*4.5	M48*5	M52*5.5	M56*5.5	M60*6	M64*6
擴(kuò)孔參數(shù)（單位μm）	50~70	50~70	50~70	50~70	50~70	50~70	50~70	50~70	50~70	50~70	50~70
熱鍍鋅厚度（單位μm）	70~100	70~100	70~100	70~100	70~120	70~120	70~120	70~120	70~120	70~120	70~120
注1：機(jī)械工業(yè)常常用“1絲”表示0.01mm, “絲”是非法定計(jì)量單位，這種用法是機(jī)械工業(yè)的行業(yè)習(xí)慣，“絲”在有些地區(qū)稱為“道”
注2：微米是長(zhǎng)度單位，符號(hào)：μm，μ讀作[miu]。1微米相當(dāng)于1米的一百萬(wàn)分之一
注3：以上參數(shù)是泛奧公司經(jīng)過(guò)十多年的生產(chǎn)得出來(lái)的數(shù)據(jù)，限于盜版等情況，各種參數(shù)只給出大約值。

熱鍍鋅螺絲和螺母經(jīng)過(guò)表面處理后，它的強(qiáng)度等級(jí)和扭據(jù)等各項(xiàng)性能會(huì)不會(huì)受到影響呢？

我們知道，熱鍍鋅螺絲處理過(guò)程會(huì)有一個(gè)溫度變化的過(guò)程，而一顆螺絲的強(qiáng)度等級(jí)以及性能參數(shù)是跟溫度持鉤的，那么經(jīng)過(guò)熱鍍鋅過(guò)后的螺絲會(huì)不會(huì)出現(xiàn)性能下降這種情況呢？其實(shí)這個(gè)大可不必?fù)?dān)心，影響性能最重要的一個(gè)環(huán)節(jié)是在螺絲酸洗的時(shí)間控制， 現(xiàn)在我們來(lái)說(shuō)一下酸洗的時(shí)間控制。以往像表面處理的企業(yè)，都是用最簡(jiǎn)單的方法，也就是說(shuō)把要處理的螺絲倒入酸洗池后，對(duì)照時(shí)間，時(shí)間到了就從酸洗池中將螺絲取出來(lái)進(jìn)行下一步的工作。本身呢這樣操作也沒(méi)有什么問(wèn)題，唯一的問(wèn)題就是容易忘記。這個(gè)概率其實(shí)還挺高的。我們實(shí)話實(shí)說(shuō)，表面處理的企業(yè)跟大型的企業(yè)以及外企的管理不能同日而語(yǔ)。這根本不是一個(gè)量級(jí)的對(duì)別，我們也不能胡亂吹牛。。。。。。所以在工作日常管理中，采用人盯的方式來(lái)控制螺絲酸洗的時(shí)間，確實(shí)會(huì)經(jīng)常出現(xiàn)忘記的情況。當(dāng)酸洗時(shí)間不夠，那么熱鍍鋅的時(shí)候，鋅液的粘著力就會(huì)受影響甚至還會(huì)出現(xiàn)脫皮的情況。如果酸洗時(shí)間太長(zhǎng)，對(duì)螺絲的強(qiáng)度等級(jí)會(huì)造萬(wàn)嚴(yán)重的性能不足，甚至還可能把一個(gè)標(biāo)準(zhǔn)的螺紋外徑酸洗的比原來(lái)要細(xì)。所以酸洗時(shí)間的控制很重要很重要很重要。這個(gè)要說(shuō)三次！

那我們是怎么控制的呢，其實(shí)也簡(jiǎn)單，基本上企業(yè)都可以做的到。我們能這么說(shuō)不是因?yàn)槲覀兊募夹g(shù)比其它同行更先進(jìn)，只是因?yàn)槲覀兊恼J(rèn)真態(tài)度。酸洗池邊上首先有一個(gè)很醒目的員工操作手則明細(xì)表格，要求員工將螺絲放入酸洗池后，必需要按一個(gè)開(kāi)始的按鈕。這個(gè)按鈕是干嘛的呢？其實(shí)就是一個(gè)鬧鐘，當(dāng)我們定好酸洗時(shí)間后，到了這個(gè)時(shí)間，鬧鐘就會(huì)響。你們可能會(huì)問(wèn)了，這也太隨便太簡(jiǎn)單了吧。好吧，其實(shí)還有一個(gè)很牛逼的地方的！我們開(kāi)發(fā)了一個(gè)提醒程序，這個(gè)鬧鐘也是特殊設(shè)計(jì)的，并專門(mén)設(shè)計(jì)了三個(gè)手環(huán)與之相配。當(dāng)鬧鐘響起的同時(shí)也會(huì)發(fā)出一個(gè)無(wú)線信號(hào)，手環(huán)就會(huì)收到這個(gè)信號(hào)后會(huì)馬上適放輕微的一個(gè)類似于電擊模式的刺激，提醒員工應(yīng)該去酸洗池了。。。。。。很有創(chuàng)意吧！其實(shí)這個(gè)成本并不高的，所以我說(shuō)都可以實(shí)現(xiàn)，只是看我們?cè)覆辉敢庥眠@樣認(rèn)真的態(tài)度做事罷了。

下面我們把熱鍍鋅螺絲的檢測(cè)數(shù)據(jù)貼出來(lái)供大家參考。請(qǐng)尊重版權(quán)，嚴(yán)禁復(fù)制下載。

無(wú)錫泛奧緊固件有限公司					產(chǎn)品檢驗(yàn)報(bào)告
執(zhí)行標(biāo)準(zhǔn)		國(guó)標(biāo)熱鍍鋅螺絲			產(chǎn)品等級(jí)	8.8級(jí)
產(chǎn)品名稱		外六角螺絲			性能等級(jí)	中碳鋼
規(guī)格		抽樣
編號(hào)	檢查項(xiàng)目				單位	檢查結(jié)果
1	機(jī)械性能				----	合格
2	拉力載荷				KN	合格
3	斷裂位置				斷于末旋合螺紋的長(zhǎng)度內(nèi)	合格
4	保證載荷				承受標(biāo)準(zhǔn)載荷末斷裂	合格
5	鹽霧測(cè)試				72小時(shí)末見(jiàn)紅銹	合格
6	頭下圓角半徑				Min0.60	合格
8	鋅層厚度				70μm	合格
9	實(shí)際螺紋配合				正常旋入	合格
10	螺母支撐面與螺紋軸線的垂直度				B≤2°	合格
13	二類表面缺陷				無(wú)黃銹，毛刺等	合格
14	一類表面缺陷				按GB5779.2規(guī)定	合格
16	硬度				HV233~353	合格
17	保證應(yīng)力				920/mm2	合格
檢驗(yàn)			戴新華		審核	盛文偉

熱鍍鋅螺栓的顏色是什么色系？

可能您看到這個(gè)問(wèn)題就會(huì)一笑而過(guò)，心想這個(gè)一眼就能看出來(lái)的一個(gè)基本層面還用多說(shuō)嗎？這個(gè)我們還真不是啰嗦，我們倒是真的經(jīng)常接到客戶的電話詢問(wèn)熱鍍鋅螺栓的價(jià)格及是否有貨等信息，結(jié)果到最后還總是問(wèn)：“你們的熱鍍鋅螺栓是什么顏色呢？”說(shuō)實(shí)話我們聽(tīng)到這個(gè)問(wèn)題后也是哭笑不得，有時(shí)候表達(dá)能力不是很強(qiáng)還真的有點(diǎn)說(shuō)不太明白，所以小編覺(jué)得有必要用一點(diǎn)版面來(lái)說(shuō)一下這個(gè)熱鍍鋅螺栓的顏色問(wèn)題了�？傮w來(lái)說(shuō)，電鍍鋅是很普通很常見(jiàn)的，一般電鍍鋅是藍(lán)白鋅或是白鋅，顏色一看就能知道，比較亮，比較光滑，呈白色或藍(lán)白色，好看不沾手。如果是表面鍍鎳，會(huì)比較接近于不銹鋼的顏色（大家應(yīng)該都知道不銹鋼是什么顏色吧），但看起來(lái)也要比不銹鋼顯得更亮一點(diǎn)，相比鍍鎳的顏色，不銹鋼的顏色更接近于亞光一點(diǎn)。那最要的就是熱鍍鋅顏色了，螺栓熱鍍鋅處理完成后，會(huì)呈現(xiàn)出來(lái)灰白色，比白色要暗，比灰色要亮，處于灰與白的中間地帶，表面看顯得更加粗糙，沒(méi)有電鍍鋅和鍍鎳表面光滑（當(dāng)然這是因?yàn)闊徨冧\的工藝要求及防腐性能的提高而把鋅層鍍的比電鍍醬紫要厚很多).這里就不放具體圖片比較了，拉到網(wǎng)站的最上面就能看到不銹鋼螺絲的顏色和熱鍍鋅外六角螺絲的顏色。

關(guān)于熱鍍鋅螺紋的通止規(guī)檢測(cè)

這是我們最怕客戶問(wèn)到的問(wèn)題！這無(wú)關(guān)質(zhì)量，這就是傳說(shuō)中的秀才遇到兵的感覺(jué)，沒(méi)法用有效的語(yǔ)言去說(shuō)明白的一件事！我們不怕客戶專業(yè)，其實(shí)我們更希望我們的客戶更專業(yè)，這樣我們反而會(huì)省掉很多事，讓客戶用自已的專業(yè)知識(shí)直接了解產(chǎn)品是我們最想看到的事。這個(gè)比起某些信用不良的企業(yè)來(lái)忽悠客戶要好得多。對(duì)我們這種誠(chéng)信企業(yè)來(lái)講，一個(gè)公平的市場(chǎng)才是我們?cè)敢饪吹降�。那我們又為什么怕客戶�?wèn)到熱鍍鋅螺絲的螺紋檢測(cè)問(wèn)題呢？這是因?yàn)�，熱鍍鋅螺絲是拿一個(gè)國(guó)標(biāo)的螺絲或螺母，用技術(shù)手段來(lái)進(jìn)行表面處理，以達(dá)到防腐能力。特別說(shuō)明一下，所有的通止規(guī)檢測(cè)螺紋的手段都是指一個(gè)國(guó)標(biāo)的產(chǎn)品來(lái)進(jìn)檢測(cè)后判斷是否合格。而當(dāng)我們拿一個(gè)國(guó)標(biāo)的產(chǎn)品去進(jìn)行表面處理后，本身熱鍍鋅的鋅層厚度就加厚了（不然如何防腐），你再用一個(gè)標(biāo)準(zhǔn)的檢測(cè)工具去測(cè)，如何能通過(guò)？檢測(cè)一個(gè)內(nèi)螺紋也是同樣的道理。一身我們就是把一個(gè)螺母的內(nèi)螺紋采用加大的方式后然后再進(jìn)行表面的熱鍍鋅處理，為了保證鍍好鋅后還能順暢的和螺絲配合，那必需是要把國(guó)標(biāo)螺紋變大的，那你又如何還能用一個(gè)標(biāo)準(zhǔn)的螺紋規(guī)去檢測(cè)呢？那有客戶要問(wèn)了，就不能保證加大或表面鍍鋅還能保證通止規(guī)的檢測(cè)嗎？可以很肯定的回答：做不到！不僅僅是我們國(guó)內(nèi)沒(méi)有廠家能做到，恐怕進(jìn)口的緊固件也做不到這一點(diǎn).(為什么說(shuō)恐怕呢，是因?yàn)槲覀儑?guó)家才是緊固件出口大國(guó)，很多進(jìn)口的緊固件搞不好就是國(guó)內(nèi)出口，然后再回到國(guó)內(nèi)，全世界82%的緊固件都是我們國(guó)家出口的）。我們所說(shuō)的這些，課本上是沒(méi)有的，也沒(méi)有老師來(lái)教這些，很多質(zhì)檢人員就按照手冊(cè)來(lái)看一個(gè)產(chǎn)品，卻忘記了產(chǎn)品自有的特性，很多標(biāo)準(zhǔn)是不能完全照書(shū)來(lái)的。所以我們才希望用戶比我們更專業(yè)，才更有可能合作的更好！

下面我們來(lái)教大家怎么判斷一顆螺絲的標(biāo)準(zhǔn)是全牙呢還是半牙.

很多情況下，采購(gòu)在購(gòu)買(mǎi)一顆熱鍍鋅螺栓的時(shí)候，他很可能會(huì)不知道所要長(zhǎng)度是全牙呢還是半牙。一般情況下，如果是全牙的，采購(gòu)的時(shí)候都會(huì)特殊說(shuō)明。但有時(shí)候他不知道這個(gè)規(guī)格本身到底是全牙還是說(shuō)要訂制成全牙。這個(gè)恐怕您怎么查閱國(guó)標(biāo)手冊(cè)都不會(huì)找到這個(gè)了，而且螺栓的長(zhǎng)度理論上是無(wú)限種規(guī)格，限于篇幅也沒(méi)有出版物能全部寫(xiě)好。那么有沒(méi)有一個(gè)公式用來(lái)計(jì)算這個(gè)呢？回答是有的，只是這個(gè)公式不是數(shù)學(xué)家計(jì)算或是國(guó)家標(biāo)準(zhǔn)規(guī)定的，而是我們?cè)趯?shí)際的從業(yè)經(jīng)歷中得出來(lái)的。這個(gè)公式是原來(lái)是想知道一顆螺栓的有效螺紋是多長(zhǎng)，然后用來(lái)計(jì)算的。我們想知道M12X100的熱鍍鋅外六角螺栓這個(gè)螺紋有多長(zhǎng)，其公式是二倍的直徑加上12MM。現(xiàn)在我們來(lái)計(jì)算一下：二倍的直徑就是12*2等于24，然后加上長(zhǎng)度12MM，答案是36MM，那么這顆螺栓的螺紋長(zhǎng)度就是36MM，光桿部分是100-36=64MM長(zhǎng)。那么想知道一顆螺栓是全牙還是半牙就很好算了吧。只要把直徑有二倍加上十二毫米，如果這個(gè)數(shù)字小于或等于你要的螺栓的長(zhǎng)度，很顯然它是全牙，如果大于這個(gè)長(zhǎng)度，那就是半牙了。下面我們會(huì)多舉幾個(gè)例子來(lái)鞏固一下這個(gè)計(jì)算方式。

舉例：如果你想知道16x80的熱鍍鋅外六角螺栓是全牙還是半牙，計(jì)算如下（單位都是毫米）：二倍的直徑就是16*2等于32，然后加上12等于44，小于80，那么就是半牙了。如果你想知道16*45這個(gè)規(guī)格是全牙還是半牙，計(jì)算如下：二倍的直徑是32，加上12等于44，小于45或等于45，那么就是全牙了。這里要值得注意的一點(diǎn)就是，當(dāng)計(jì)算出來(lái)的數(shù)據(jù)略小于實(shí)際長(zhǎng)度的情況下，也是全牙的，這個(gè)應(yīng)該可以理解，因?yàn)橹挥幸稽c(diǎn)點(diǎn)是光桿部分，那不如直接生產(chǎn)成全牙更方便了。是不是很簡(jiǎn)單呢？

熱鍍鋅螺絲室外的使用年限

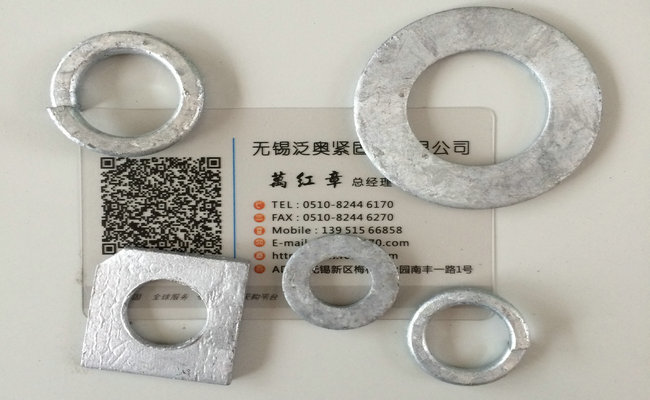

很多客戶會(huì)問(wèn)到熱鍍鋅螺絲在室外使用到底能多少年不生銹�，F(xiàn)在我們就來(lái)談?wù)勥@個(gè)生銹時(shí)間的問(wèn)題。首先理論上，一顆標(biāo)準(zhǔn)的熱鍍鋅螺絲在內(nèi)陸環(huán)境中正常使用，我們多年來(lái)獲得的數(shù)據(jù)應(yīng)該是30年不生銹。但有時(shí)候你們會(huì)發(fā)現(xiàn)有些熱鍍鋅的平墊會(huì)有生銹的現(xiàn)象，同樣是熱鍍鋅，那為什么偏偏墊圈就會(huì)出現(xiàn)生銹的現(xiàn)象呢？這是因?yàn)閴|圈的邊緣比較鋒利，當(dāng)安裝時(shí)，螺栓壓著墊圈會(huì)轉(zhuǎn)動(dòng)磨損，如果碰到邊角，就很容易把表面的鋅層破壞掉。所以墊圈生銹本身并不是因?yàn)殄冧\的質(zhì)量問(wèn)題，而是在墊圈上出現(xiàn)了一個(gè)腐蝕點(diǎn)而產(chǎn)生的防銹性能下降。

如果是在沿海地區(qū)呢，那這個(gè)防腐性能就要下降了，正常二十年的時(shí)間能保證，比內(nèi)陸環(huán)境的抗氧化能力低了約十年，這是因?yàn)檠睾５貐^(qū)的海風(fēng)及雨水堿性太大，腐蝕性也太強(qiáng)引起的，不過(guò)一顆螺絲能在如此惡劣的環(huán)境中二十年不生銹，這恐怕也只有316的不銹鋼螺絲能做到了，所以說(shuō)熱鍍鋅螺絲的防腐性能還是比較可靠的。

是不是螺栓都可以熱鍍鋅？

你們是不是很少聽(tīng)說(shuō)高強(qiáng)度螺栓要熱鍍鋅的？這是為什么呢？很少聽(tīng)說(shuō)并不表示沒(méi)有地方需要高強(qiáng)度螺栓來(lái)墊鍍鋅處理哦。平時(shí)我們銷售的包括我們大多數(shù)用戶要采購(gòu)的還真的只是8.8級(jí)熱鍍鋅螺栓和4.8級(jí)熱鍍鋅螺栓這二個(gè)強(qiáng)度級(jí)別偏多一點(diǎn)。熱鍍鋅高強(qiáng)度螺栓其實(shí)也是有用到的，我隨便說(shuō)個(gè)例子你就會(huì)明白：各位見(jiàn)過(guò)戶外的高壓電線桿嗎？一節(jié)一節(jié)加高的？明白了吧，沒(méi)錯(cuò)，那類高壓電線桿的連接基本上都是使用高強(qiáng)度螺栓來(lái)熱鍍鋅處理后再使用的。還有一個(gè)地方要使用高強(qiáng)度熱鍍鋅螺栓，那就是房屋鋼結(jié)構(gòu)的安裝。
那到底高強(qiáng)度熱鍍鋅螺栓是什么？和普通熱鍍鋅螺栓有哪些區(qū)別？
簡(jiǎn)單來(lái)講，熱鍍鋅高強(qiáng)度螺栓就是用一種合金鋼材料生產(chǎn)的標(biāo)準(zhǔn)件來(lái)進(jìn)行表面的熱鍍鋅處理，它的工藝和普通螺栓完全一樣，所不同的就是高強(qiáng)度螺栓的扭力參數(shù)和抗拉強(qiáng)度均高于普通螺栓，用于要求比較嚴(yán)格的位。它和普通螺栓熱鍍鋅不同的地方，是因?yàn)樗暮辖痄摬牧系某煞荩瑥?qiáng)度越高，鍍鋅后越容易氫脆，這也是為什么市場(chǎng)上基本沒(méi)有熱鍍鋅高強(qiáng)度螺栓現(xiàn)貨的原因。
熱鍍鋅過(guò)后的高強(qiáng)度螺栓的受力也是鍍醬紫前是大有區(qū)別的，原則上它的強(qiáng)度要略微受點(diǎn)影響，并不能和鍍鋅前完全一致，這是因?yàn)闊徨冧\處理過(guò)程中有一個(gè)溫度變化的過(guò)程，從而影響到性能變化。

關(guān)于不銹鋼螺絲，我們?cè)诖隧?yè)面也想一起介紹一下，因?yàn)闊徨冧\螺栓和不銹鋼螺絲這二類產(chǎn)品都是給電網(wǎng)配套使用最多的緊固件。使用熱鍍鋅螺絲的電網(wǎng)企業(yè)同時(shí)也會(huì)大批量的使用不銹鋼螺絲。但我們這個(gè)頁(yè)面的介紹不會(huì)像其它公司全是千篇一律的各種復(fù)制而來(lái)的不銹鋼螺絲信息。我們盡量用原創(chuàng)的語(yǔ)言和我們專業(yè)的知識(shí)以及獨(dú)特的見(jiàn)解來(lái)讓您直觀的了解不銹鋼螺絲。

我們想說(shuō)，原創(chuàng)不宜，互聯(lián)網(wǎng)讓用戶的采購(gòu)以及企業(yè)的銷售得到了方便，但同時(shí)也讓一些不誠(chéng)信的企業(yè)直接采用復(fù)制粘貼的方式輕易獲得泛奧公司對(duì)各種不銹鋼螺絲的獨(dú)到見(jiàn)解，但在實(shí)際操作中，由于對(duì)不銹鋼螺絲的知識(shí)并不是了解的十分透徹，往往送到用戶手中的不銹鋼螺絲出現(xiàn)這樣或那樣的問(wèn)題，最后往往也得不到圓滿的解決方案。

我們就一句話：無(wú)錫泛奧銷售的不銹鋼螺絲，全部保證正宗SUS304和SUS316標(biāo)準(zhǔn)材料，如果您想要所胃的201不銹鋼或普通的不銹鋼螺絲，很抱歉，我公司不銷售！ 泛奧公司從成立初就堅(jiān)持走不銹鋼螺絲品牌企業(yè)的道路，絕不會(huì)為了價(jià)格戰(zhàn)和惡意竟?fàn)巵?lái)改變不銹鋼螺絲產(chǎn)品的屬性。 泛奧公司所有出貨的不銹鋼螺絲產(chǎn)品都提供原廠材料報(bào)告，如果有需要，還可以提供國(guó)家權(quán)威機(jī)構(gòu)的檢測(cè)報(bào)告（一般是出口用哦，因?yàn)檫@個(gè)檢測(cè)成本挺大），公司每年都會(huì)固定做檢測(cè)，到目前為止，所有304不銹鋼螺絲檢測(cè)出來(lái)的含鎳量沒(méi)有低于8的，而316不銹鋼螺絲的含鎳量也沒(méi)有低于11的，可以說(shuō)是行業(yè)最高質(zhì)量標(biāo)準(zhǔn)。

這二天因?yàn)椴讳P鋼螺絲的成本上長(zhǎng)很快，有很多用戶因?yàn)橹暗墓⿷?yīng)商漲價(jià)太多，難以接受，就找到我們公司詢價(jià)。然后我們發(fā)現(xiàn)，總有客戶問(wèn)不銹鋼螺絲有沒(méi)有鈍化的，說(shuō)這前有買(mǎi)過(guò)鈍化過(guò)的不銹鋼螺絲，但買(mǎi)回去后發(fā)現(xiàn)顏色不對(duì)，問(wèn)我們是什么意思。其實(shí)啊，如果不銹鋼螺絲顏色如果有變化的話，就不會(huì)是鈍化處理了，應(yīng)該是酸洗過(guò)的。這個(gè)還是有區(qū)別的，酸洗是一種清洗過(guò)程，主要用來(lái)去掉表面的油漬和污漬，是一種簡(jiǎn)單的工藝，成本低廉。而不銹鋼螺絲的鈍化則是一種標(biāo)準(zhǔn)的專業(yè)針對(duì)不銹鋼特性的一種表面處理工藝，用專業(yè)的鈍化液來(lái)浸泡螺絲，并且有嚴(yán)格的時(shí)間限制，是一種很嚴(yán)謹(jǐn)?shù)墓に嚕杀鞠鄬?duì)來(lái)說(shuō)也高。 另外，如果您想要絕對(duì)無(wú)磁的不銹鋼螺絲，我們也可以按要求提供。
